理科の難 問ー誘導電流

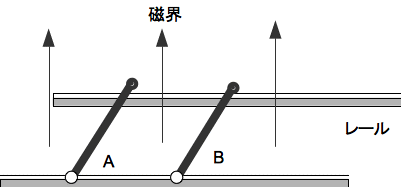

図のように水平な金属レールの上に金属棒Aと金属棒Bが置 かれていて、鉛直上向きの磁界ができています。金属棒Aに力を加え右に動かすと、金属棒Bはどちらに動きますか。

レールと電磁誘導


解 説
金属棒Aを右に動かすと上向きの磁界が増えるので、逆に下向きの磁界を作るように誘導電流が棒の手前の方向に
流れる(レン ツの法則+フレミングの法則)。
別の角度で説明すると、棒Aを右に動かすと誘導電流が、棒Aを逆に左に動かす方向(棒の手前の方向)に流れる。←磁界の向き は上向き
したがって、レールでつながっている金属棒Bには棒の奥の方に電流が流れることになる。

フレ ミングの左手の法則により金属棒Bは右に動く。
答え 右
