自転、公転

浅野中学

1.　月食は、またはのように直線的に並んだときに起こる。

2.　日食は、またはの ように直線的に並んだときに起こる。

3.　月が地球のまわりを一周する時間と、月自身が1回転する時間が 同じこと により、は 見えない。

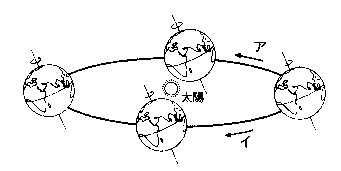

4.　下の図で地球の移動の向きはで あり、このような運動をという。

電流とモーター

浅野中学

1.　電気の通り道をといい、電気の流れをと いい、電流の流れにくさを

という。

2.　電流計の＋端子にはかん電池の側 をつなぎます。逆につなぐとこわれてしまうこと があります。

3.　豆電球に電流を流すとの 部分の抵抗が大きいので、光って明るくなりま す。

4.　やタングステン線のよ うに電流が流れにくく、熱や光を出しやすい金属で作った線を電熱線といいます。

5.　モーターは電流が流れると界 磁石(永 久磁石)と(電磁石)の二つの磁石が引き合ったりしりぞけ合ったりして回転す るしくみになっている。

6.　ごとに別のブラ シとふれるようになっているので、に流れる電流の向きが変わっての極が入れ替わり、これがくり返されて回転を続けます。

7.　電流計にかん電池だけをつな いではい けません。電流計の抵抗はとてもので電池だけをつなぐと大きな電流が流れて針 がふりきれてしまいます。

8.　次の図で、整流子は、電機子は、ブラシはです。



9. 上の右の図は、矢印の向きに電流が流れて、モーターが時計回りに回転する様子を示しています。A 側は磁石の極で、右側の磁 石は極です。

自転、公転

浅野中学

1.　月食は、太陽、地球、月または月、地球、太陽のように 直線的に並んだときに起こる。

2.　日食は、太陽、月、地球または地球、月、太陽のように 直線的に並んだときに起こる。

3.　月が地球のまわりを一周する時間と、月自身が1回転する時間が 同じこと により、月 の裏側は見えない。

4.　下の図で地球の移動の向きはアであり、このような運動を公転という。

＊地軸の上方向が北、下方向が南、 地球の自 転する方向が東、その逆が西です。

電流とモーター

1.　電気の通り道を回路といい、電気の流れを電 流といい、電流の流れにくさを抵抗という。

2.　電流計の＋端子にはかん電池の＋端子側をつなぎます。逆につなぐとこわれてしまうことがあります。

3.　豆電球に電流を流すとフィラメントの部分の抵抗が大きいので、光って明るくなります。

4.　ニクロム線やタングステン 線のように電流が流れにくく、熱や光を出しやすい金属で作った線を電熱線といいます。

＊ニクロム線はニッケルとクロムを 混ぜ合わ せた合金で、1200℃の高温に耐えることができる。

5.　モーターは電流が流れると界 磁石(永 久磁石)と電機子(電磁石)の二つの磁石が引き合ったりしりぞ け合ったりして回転する しくみになっている。

6.　半回転ごとに別のブラシとふれるようになっているの で、電機子に流れる電流の向きが変わって電機子の極が入れ替わり、これがくり返されて回転を 続けます。

7.　電流計にかん電池だけをつな いではい けません。電流計の抵抗はとても小さいので電池だけをつなぐと大きな電流が流れて針がふりきれてしまいま す。

8.　次の図で、整流子はあ、電機子はい、ブラシはうです。



9. 上の右の図は、矢印の向きに電流が流れて、モーターが時計回りに回転する様子を示しています。A 側は磁石のS極で、右側の磁石はN極です。

＊コイルを、電流の流れる方向に指 を合わせ て右手でにぎって、親指の方向がN極です。にぎりやすいからといって、決して左手でにぎってはいけません。
